ASROCK H110M-DGS jak podłączyć przedni panel


(w.skubi) #1

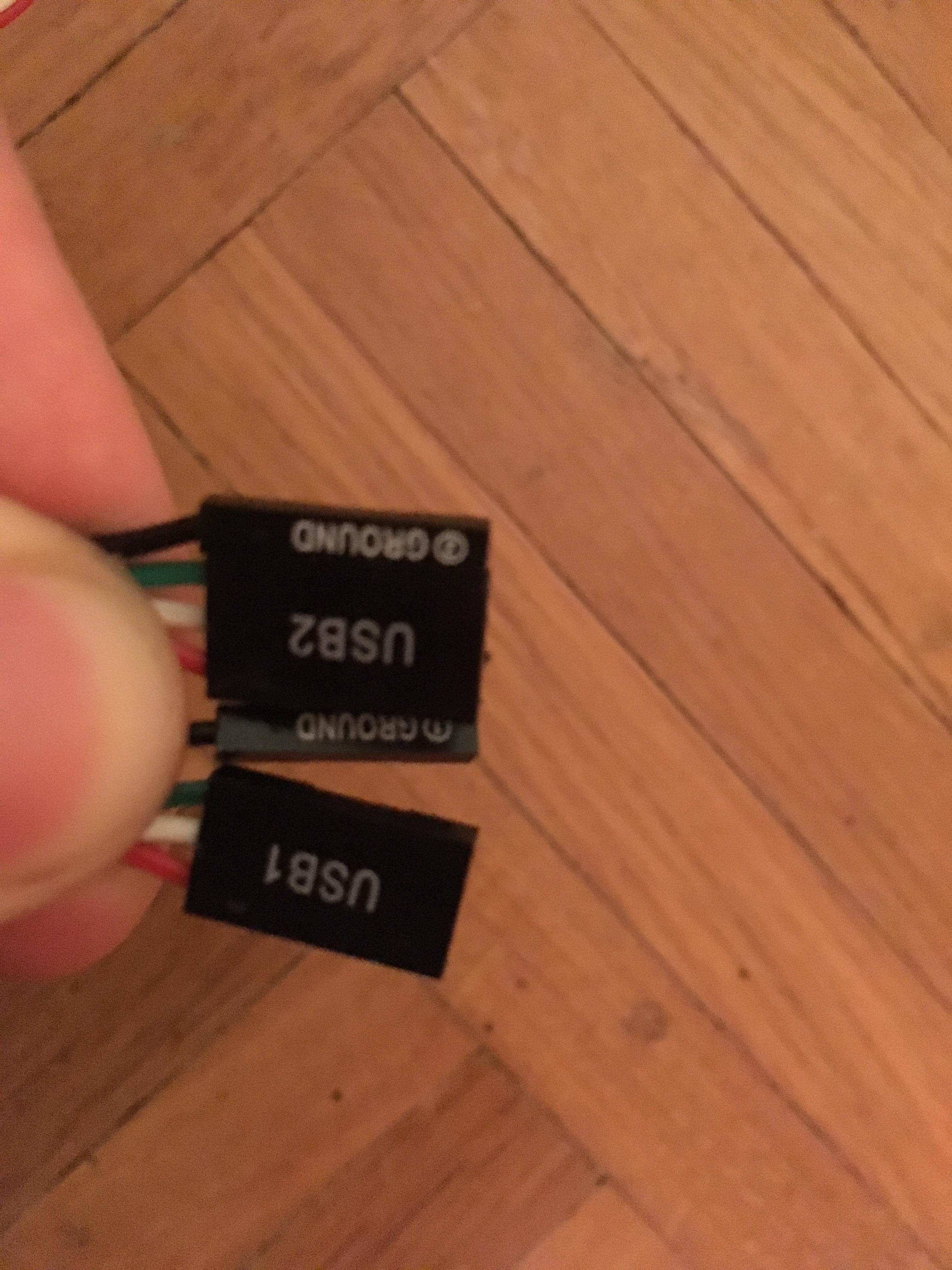

Witam, mam taki malutki a zarazem poważny problem. Jak podłączyć przedni panel audio +USB do płyty głównej? W instrukcji jest całkiem inaczej opisane jak mam na wtyczkach, prosiłbym o pomoc z tym, oto zdj.


(JNJN) #3

USB
pin 1 gniazda USB przewód czerwony wtyczki, pin 4 przewód czarny GND (Ground) - tu włożysz wtyczkę 4 pinową USB2
pin 5 gniazda USB przewód czerwony, pin 4 luźna wtyczka GND (Ground) wtyczka 3 pinowa USB1

Z audio trzeba się zastanowić?


(w.skubi) #4

dzięki za USB, tylko jeszcze audio mi potrzeba bo kompletnie nie wiem gdzie wpiąć jaki


(JNJN) #5

Ale to już jutro.

Wstępnie - masz to w instrukcji - nic tu nie zepsujesz, nawet jak źle podłączysz.

If you use an AC’97 audio panel, please install it to the front panel audio header by the
steps below:
A. Connect Mic_IN (MIC) to MIC2_L.
B. Connect Audio_R (RIN) to OUT2_R and Audio_L (LIN) to OUT2_L.
C. Connect Ground (GND) to Ground (GND).
D. MIC_RET and OUT_RET are for the HD audio panel only. You don’t need to connect
them for the AC’97 audio panel.
E. To activate the front mic, go to the “FrontMic” Tab in the Realtek Control panel and
adjust “Recording Volume
