Witam,
Mam już ten komuter i składam powoli jako że nie robie tego na co dzień, mam pytanie

PXL_20250219_100821980.MP
PXL_20250219_100821980.MP1920×2560 225 KB

PXL_20250219_100128259
PXL_20250219_1001282591920×2560 175 KB

Gdzie to podłączyć?

Mam gniazdo 8+4 czy jak podłącze 8+8 to gniazdo procesora będzie działać?

#2

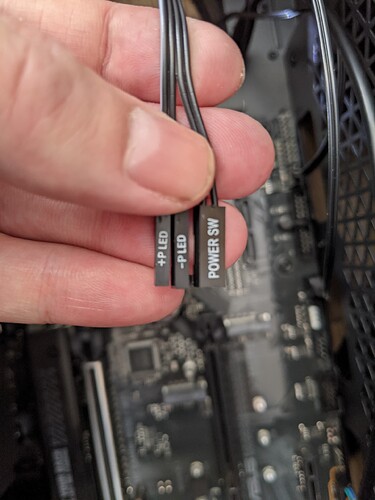

Przy podłączeniu POWER SW zwróć uwagę gdzie jest 0 (GND).
8+8 też będzie działać.

969a778c6cc17f4bd0d1eb5efb838dba33b8e72c
969a778c6cc17f4bd0d1eb5efb838dba33b8e72c1920×2560 285 KB

#4

Raczej POWER LED. Przy POWER SW to bez znaczenia, bo to jest po prostu mikroswich, chodzi tylko o chwilowe zwarcie.

Z tego co widać standardowy rozstaw.
Lewa dół, + I - Dioda dysku HD LED. Nad nią tak samo dioda zasilania PLED, potem po prawej za diodą dysku reset i nad nim włączanie POWER SW, bez znaczenia polaryzacja na tych ostatnich.
Ewentualnie od prawej na górze (za włącznikiem) można wpiąć speeker. na końcu jest swich, do monitorowania otwarcia komputera. Pod miejscem na głośniczek jest też alternatywne miejsce do wpięcia diody zasilania.
