Uszkodzony dysk twardy i złącze sata na płycie głównej


(pocolog) #1

Po przepięciu dysków na różne możliwe sposoby doszedłem do wniosku, że padł jeden HDD, oraz 2 złącza sata3 na płycie głównej. Objawy:

  • po podłączeniu jakiegokolwiek dysku pod feralne złącza sata, komputer tylko się restartuje
  • po podpięciu feralnego dysku pod inne złącza komputer startuje, bios czasem go widzi czasem nie, MHDD go nie wykrywa i żaden system operacyjny, nawet na innej płycie głównej.
  • dysk po podłączeniu pracuje, słychać pracę silnika i głowicy

Do awarii doszło podczas pracy komputera, który nagle się zrestartował, a po chwili zawiesił.

Teraz pytania :smiley:
Bardziej prawdopodobna jest awaria płyty głównej, w wyniku czego uszkodził się dysk, czy odwrotnie?
Jaka jest szansa na uratowanie dysku, lub odzyskania danych bez oddawania go w fachowe ręce?
Jeśli to wina płyty, to jest sens ją nadal trzymać i ryzykować kolejne numery?
A może wina leży zupełnie gdzie indziej? Zasilacz? :smiley:

Z góry dzięki za wszelkie wróżby :wink:


(JNJN) #2

A ma tylko dwa?

Testdisk i próbuj.

http://www.cgsecurity.org/wiki/TestDisk_Krok_po_kroku

I rzadkość, to uszkodzenie kontrolera sata płyty.

Zasilacz też podejrzany? jaki masz?


(pocolog) #3

Niestety tylko dwa sata3 i od groma sata2 :stuck_out_tongue_winking_eye:
TestDisk spróbuję na weekendzie, ale skoro mhdd nie wykrywa dysku to raczej TestDisk też będzie miał problem.
Zasilacz Corsair CX500M


(JNJN) #4

To reset biosu baterią i może ruszą - komp odłączony od zasilania 230 V, wyjmij baterię nawet na 1 h (poprawny reset zresetuje ustawienia daty i godziny w biosie)

No to wtedy chyba powiesz danym pa pa?

I firmowe też padają?


(pocolog) #5

Czytałem o jakiś sposobach wymiany elektroniki w dysku, to jest wykonalne domowymi sposobami?
Reset BIOSU zrobię, to dobry pomysł, na pewno nie zaszkodzi,
Ten zasilacz jest słaby? Na czarnej liście czy coś?


(JNJN) #6

Teoretycznie można, a w praktyce bywa różnie?

Nie, ale jak wszystko może się uszkodzić, ale tutaj prawdopodobnie problem ma dysk, jak reszta pracuje OK.


(SlawekB44) #7

Jeśli umiesz i masz multimetr (20zł można kupić):
Pomiar napięć zasilaczacza(bez dysku)
Pomiar oporności zasilania odłączonego dysku do masy


Podać wyniki pomiaru, typ dysku i dobre zdjęcie elektroniki dysku na forum.


(pocolog) #8

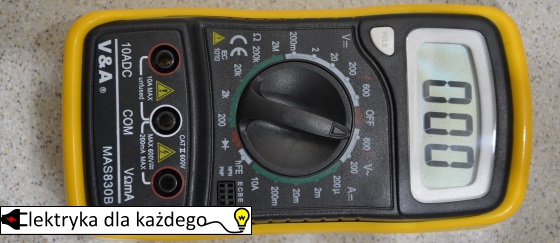

Taki chińczyk wystarczy?


(SlawekB44) #9

Doradzam nieco droższe. To naprawdę jest przydatne -dom, samochód. Podobny uszkodził mi się po tygodniu. Ale takim też zmierzysz.


(pocolog) #10

@SlawekB44 Dobra kupiłem droższy, odezwę się jak przyślą i przeczytam instrukcję obsługi :smiley:


(Oxej) #11

Z wymianą elektroniki dysku bywa różnie, niektóre modele trzymają część swojego FW na talerzach przez co wymiana elektroniki nic nie daje (np.: słynna ‘czarna seria’ 7200.11 seagate). Mogłoby ułatwić, gdybyś podał, co to za dysk.

Inna sprawa - czy istnieje szansa na to, że po linii 5V poszło 12V? Sugeruję się tym, że silnik dysku startuje a elektronika nie, przy czym silnik jest zasilany z 12V a elektronika z 5V. Miałem kiedyś taki przypadek, że po linii 5V poszło 12V (dysk w taniej obudowie sieciowej) i udało się dysk uratować przez wymianę jakiegoś jednego elementu na elektronice.


(pocolog) #12

@Oxej WD Blue WD10JPCX


(pocolog) #13

Cuda na kiju.

@JNJN Po wyciągnięciu baterii dysk jest wykrywany, przynajmniej na razie. Nie mam pojęcia jakim cudem bo i przywracałem BIOS do ustawień fabrycznych i flashowałem wcześniej bez skutku.

@SlawekB44 Żeby sprawdzić napięcia trzeba mieć strasznie sprawne paluszki więc kosztowało mnie to kilka restartów komputera :smiley: ale na pierwszych liniach jest 3,5 potem masa później 5 i 12. Wszystkie napięcia na obciążonym kompie trzymają się w normie. Nie wiem jak sprawdzić oporność, ale doczytam :smiley:


(JNJN) #14

To nie to samo co odcięcie mu napięcia zasilania na ileś minut lub potraktowanie go napięciem (zworka) - najlepsza metoda resetu biosu to wyjęcie baterii - czas zależny od płyty.

A to jakaś nowość w sprawdzaniu zasilacza komputerowego w domu…


(pocolog) #15

Proponujesz pracować na tym dysku do kolejnej awarii czy masz jakieś pomysły od czego sfiksował i co jeszcze można ewentualnie sprawdzić? Bo chyba BIOS tak sam od siebie nie zgłupiał…


(JNJN) #16

Jak dysk uszkodzony, to kosz i tyle.


(SlawekB44) #17

Opis wskazywał na usterkę transila (Google). Jeśli jednak jest widoczny w biosie to podaj SMART dysku. MHDD zobaczy dysk gdy kontroler dysku będzie w trybie IDE(BIOS). Miernik pokazuje wartości napięć przynajmniej 2 cyfry po przecinku. Więc albo żartujesz, albo nie umiesz pomierzyć.
http://gwawrety.cba.pl/index.php/elektrotechnika/sposoby-pomiaru-napiecia-pradu-mocy-i-rezystancji


Jaka jest wg Ciebie norma napięć?
Nie pisałem abyś mierzył napięcia na dysku, lecz na łączówkach zasilacza.


dla opornych


(pocolog) #18

@SlawekB44 Napięcia nie przekraczały nawet 3% od wartości które podałem, więc ich nie zapisywałem nawet. Nie wiem co to są łączówki zasilacza, ale napięcie zmierzyłem na taśmie zasilającej dysk sata (nie na dysku). Tutaj smart:

=== START OF INFORMATION SECTION ===
Model Family:     Western Digital Blue Mobile
Device Model:     WDC WD10JPCX-24UE4T0
Serial Number:    WD-WXV1EC4J6D3A
LU WWN Device Id: 5 0014ee 6b05a73e3
Firmware Version: 01.01A01
User Capacity:    1,000,204,886,016 bytes [1,00 TB]
Sector Sizes:     512 bytes logical, 4096 bytes physical
Rotation Rate:    5400 rpm
Device is:        In smartctl database [for details use: -P show]
ATA Version is:   ACS-2 (minor revision not indicated)
SATA Version is:  SATA 3.0, 6.0 Gb/s (current: 6.0 Gb/s)
Local Time is:    Wed Feb 22 20:33:02 2017 CET
SMART support is: Available - device has SMART capability.
SMART support is: Enabled

=== START OF READ SMART DATA SECTION ===
SMART overall-health self-assessment test result: PASSED

General SMART Values:
Offline data collection status:  (0x00) Offline data collection activity
                                        was never started.
                                        Auto Offline Data Collection: Disabled.
Self-test execution status:      (   0) The previous self-test routine completed
                                        without error or no self-test has ever
                                        been run.
Total time to complete Offline
data collection:                (19080) seconds.
Offline data collection
capabilities:                    (0x7b) SMART execute Offline immediate.
                                        Auto Offline data collection on/off support.
                                        Suspend Offline collection upon new
                                        command.
                                        Offline surface scan supported.
                                        Self-test supported.
                                        Conveyance Self-test supported.
                                        Selective Self-test supported.
SMART capabilities:            (0x0003) Saves SMART data before entering
                                        power-saving mode.
                                        Supports SMART auto save timer.
Error logging capability:        (0x01) Error logging supported.
                                        General Purpose Logging supported.
Short self-test routine
recommended polling time:        (   2) minutes.
Extended self-test routine
recommended polling time:        ( 213) minutes.
Conveyance self-test routine
recommended polling time:        (   5) minutes.
SCT capabilities:              (0x7035) SCT Status supported.
                                        SCT Feature Control supported.
                                        SCT Data Table supported.

SMART Attributes Data Structure revision number: 16
Vendor Specific SMART Attributes with Thresholds:
ID# ATTRIBUTE_NAME          FLAG     VALUE WORST THRESH TYPE      UPDATED  WHEN_FAILED RAW_VALUE
  1 Raw_Read_Error_Rate     0x002f   200   200   051    Pre-fail  Always       -       0
  3 Spin_Up_Time            0x0027   183   177   021    Pre-fail  Always       -       1833
  4 Start_Stop_Count        0x0032   076   076   000    Old_age   Always       -       24979
  5 Reallocated_Sector_Ct   0x0033   200   200   140    Pre-fail  Always       -       0
  7 Seek_Error_Rate         0x002f   200   200   051    Pre-fail  Always       -       0
  9 Power_On_Hours          0x0032   097   097   000    Old_age   Always       -       2323
 10 Spin_Retry_Count        0x0032   100   100   000    Old_age   Always       -       0
 11 Calibration_Retry_Count 0x0032   100   100   000    Old_age   Always       -       0
 12 Power_Cycle_Count       0x0032   100   100   000    Old_age   Always       -       447
192 Power-Off_Retract_Count 0x0032   200   200   000    Old_age   Always       -       81
193 Load_Cycle_Count        0x0032   187   187   000    Old_age   Always       -       41866
194 Temperature_Celsius     0x0022   121   099   000    Old_age   Always       -       26
196 Reallocated_Event_Count 0x0032   200   200   000    Old_age   Always       -       0
197 Current_Pending_Sector  0x0032   200   200   000    Old_age   Always       -       0
198 Offline_Uncorrectable   0x0030   100   253   000    Old_age   Offline      -       0
199 UDMA_CRC_Error_Count    0x0032   200   200   000    Old_age   Always       -       0
200 Multi_Zone_Error_Rate   0x0008   200   200   000    Old_age   Offline      -       0
240 Head_Flying_Hours       0x0032   099   099   000    Old_age   Always       -       1139

SMART Error Log Version: 1
No Errors Logged

SMART Self-test log structure revision number 1
Num  Test_Description    Status                  Remaining  LifeTime(hours)  LBA_of_first_error
# 1  Vendor (0x50)       Completed without error       00%         4         -
# 2  Short offline       Completed without error       00%         4         -

SMART Selective self-test log data structure revision number 1
 SPAN  MIN_LBA  MAX_LBA  CURRENT_TEST_STATUS
    1        0        0  Not_testing
    2        0        0  Not_testing
    3        0        0  Not_testing
    4        0        0  Not_testing
    5        0        0  Not_testing
Selective self-test flags (0x0):

(SlawekB44) #19

SMART nie wykazuje błędów dysku. Więcej może powiedzieć skan powierzchni np. w MHDD, lub z bootowalnego nośnika Win7 – 10 PE, Sergiej Strelec(Win10PE), uruchomić Victoria4.46 lub 4.47
