Co to za złącze?


(pocolog) #1

Dysk wyciągnięty ze starego laptopa. Myślałem że to zwykła ata/pata, ale kabel nie pasuje i zgłupłem :wink:


(rusher1997) #2

Wygląda na ATA 100
Ten dysk to Fujitsu?


(Semtex) #3

Edyta… kolega powyżej ma rację :slight_smile:


(rusher1997) #4

Te 4 dodatkowe piny po prawej stronie służą pewnie do konfiguracji dysku


(pocolog) #5

Tak Fujitsu. 4 piny na boku są chyba na zworki, jest to opisane na etykiecie.

Co to za ustrojstwo ta ata100? Można to jakoś podłączyć pod klasyczne złącze?


(Semtex) #6

Na rynku są przejściówki, dziś pewnie bez niej się nie obejdzie :slight_smile:


(pocolog) #7

Choleza, a potrzebuję szybko wyczyścić ten dysk. Biednemu zawsze piaskiem w oczy :smiley:


(rusher1997) #8

Mam gdzieś cały stos tych złączy :slight_smile:


(MartinaNeumayer) #9

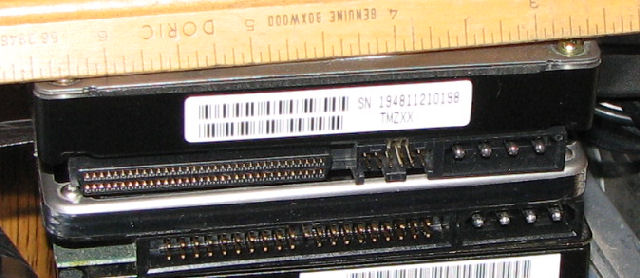

hehe… w pierwszym momencie pomyślałam, że to scsi type 1 (ten dolny na pierwszej fotce), ale aż tak starego dysku dziś raczej byś nie znalazł, zwłaszcza lapciokowego :wink:

To zwykła setkowa ata

A zworkologia jest tak


(pocolog) #10

@MartinaNeumayer Wyłaź z szafy i się nie wygłupiaj robiąc mi zdjęcia z ukrycia :laughing:


Ten sam dysk :wink:
Mam taką taśmę, ale nie pasuje do niego :frowning:


(rusher1997) #11

Bo to IDE taśmę masz


(pocolog) #12

Takie coś załatwi sprawę, czy lepiej mikrofalówka? :smiley:


(rusher1997) #13

Kiedyś się nimi bawiłem, one mają swoje humorki. Raz działają poprawnie raz nawet nie startują a innym razem niestabilnie. Ale jak musisz ten dysk uruchomić i mniemasz żadnego sprzętu z ide to ostatnia szansa


(pocolog) #14

Mam na swojej płycie głównej jedno złącze na taką taśmę jak pokazałem, tylko nie wiem jak to zrobić :wink:


(MartinaNeumayer) #15

Fucktycznie ten sam hadek :wink: Przelol :smiley: A tasiemkę to masz zwykłą (bodajże zwała się 33), a potrzebujesz tzw. setkową (66/100)

Takie są różnice… Trzeba Ci tasiemkę jak ta z niebieskimi złączami.

6RY2HWeMv2AWPHAp


(GioWDS) #16

Że what?
W celu klaryfikacji ATA 66/100/133 korzystały z tych samych taśm - dodatkowo były dostępne też taśmy 80 pinów (fizycznie podłączone 40 pinów, ale obsługiwały cable select i UDMA).
Taśmy dla dysków 3.5 cala korzystały z taśm po 40 pinów, taśmy dla dysków 2.5 (laptopowych) miały mniejszy rozstaw i cztery dodatkowe piny dostarczające zasilanie i tryb działania (2x 5V, GND i typ).


(Cedar) #17

Tak, to zwykłe ATA pod względem elektrycznym i logicznym ale w wersji 2,5 cala. Taśma służy zarazem do zasilania dysku 2,5 cala i dlatego są w niej dodatkowe 4 piny pomijając te od zworek (44 w odróżnieniu do 40 w przypadku 3,5 cala) W przypadku dysków ATA taśma i złącze są inne, mniejsze dla dysków 2,5 cala , inaczej niż w przypadku SATA, gdzie są identyczne. Taśma do dysków 2,5 cala jest popularna wśród amigowców bo np. Amiga 600 i 1200 posiadały tego typu złącze.
Spotkać można też przejściówki 3,5" <->2,5" z wyprowadzonym zasilaniem molex aby móc zasilić taki dysk podłączony do portu 3,5".
Poprzeglądaj te oferty:
https://allegro.pl/listing?string=taśma%20ata%2044%20pin&description=1&order=m&bmatch=ss-base-relevance-floki-5-nga-hcp-uni-1-5-1003


(pocolog) #18

@GioWDS @Cedar Macie rację, rozstaw pinów wydaje się mniejszy w tym dysku. Czyli pozostaje mi tylko mikrofalówka, bo takiej przejściówki nigdzie nie znajdę…

ps.
Czy ktoś próbował już tak rozmagnesować dysk? Nic nie wybuchnie? :smiley: Może lepiej rozkręcić i uszkodzić mechanicznie?


(Semtex) #19

Rozwierć i tyle.


(Cedar) #20

Nawet nie próbuj metalowych elementów wkładać do mikrofali, efekty pirotechniczne i mini burza gwarantowane.
